Wenteltrap voor penthouse
Een complex ontwerp vertalen naar uitvoering in staal
De nieuwe wenteltrap bedient verschillende niveau’s van een penthouse in een bestaand gebouw. De constructie omvat de ellips- en spiraalvormige trap met getorste platen alsook de verschillende niveau’s in het penthouse.

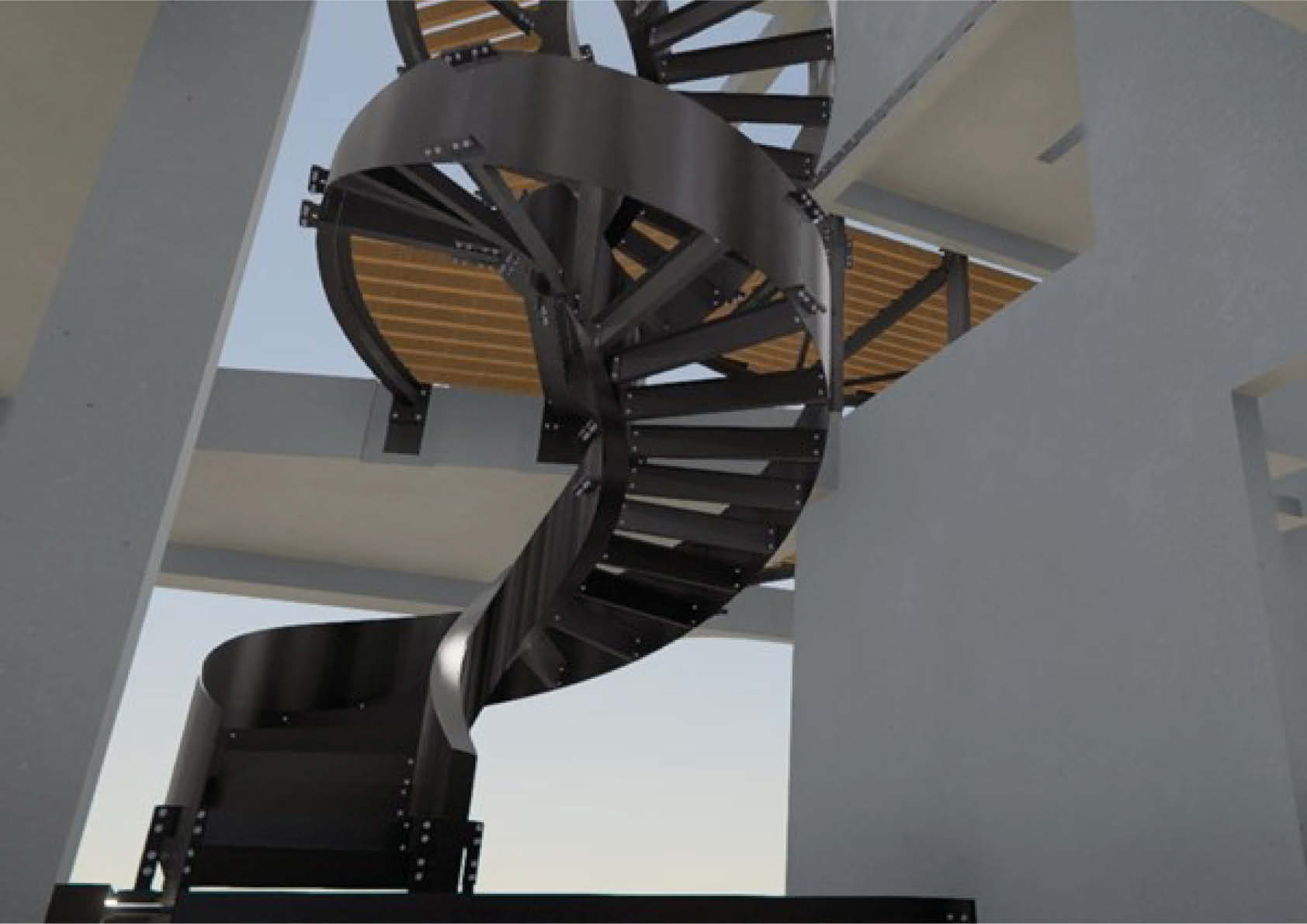

De trap steunt op een zware betonnen ligger die vrijgemaakt en nauwkeurig opgemeten werd. Vervolgens werd het 3D-model gebruikt om de torsing van de trap te kunnen vertalen naar uitvoerbare tekeningen, uitslagen van platen en het monteren van de constructie.

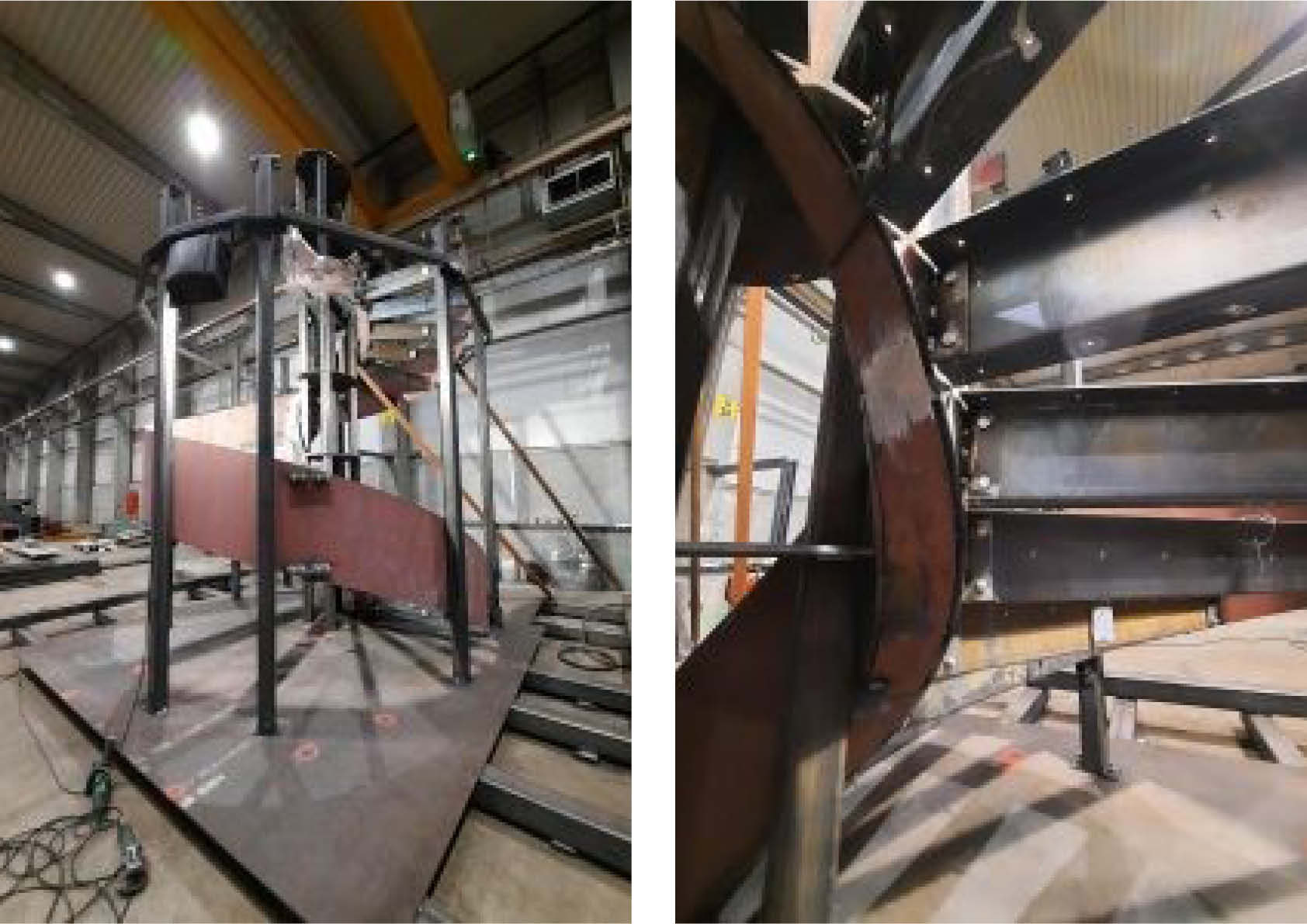

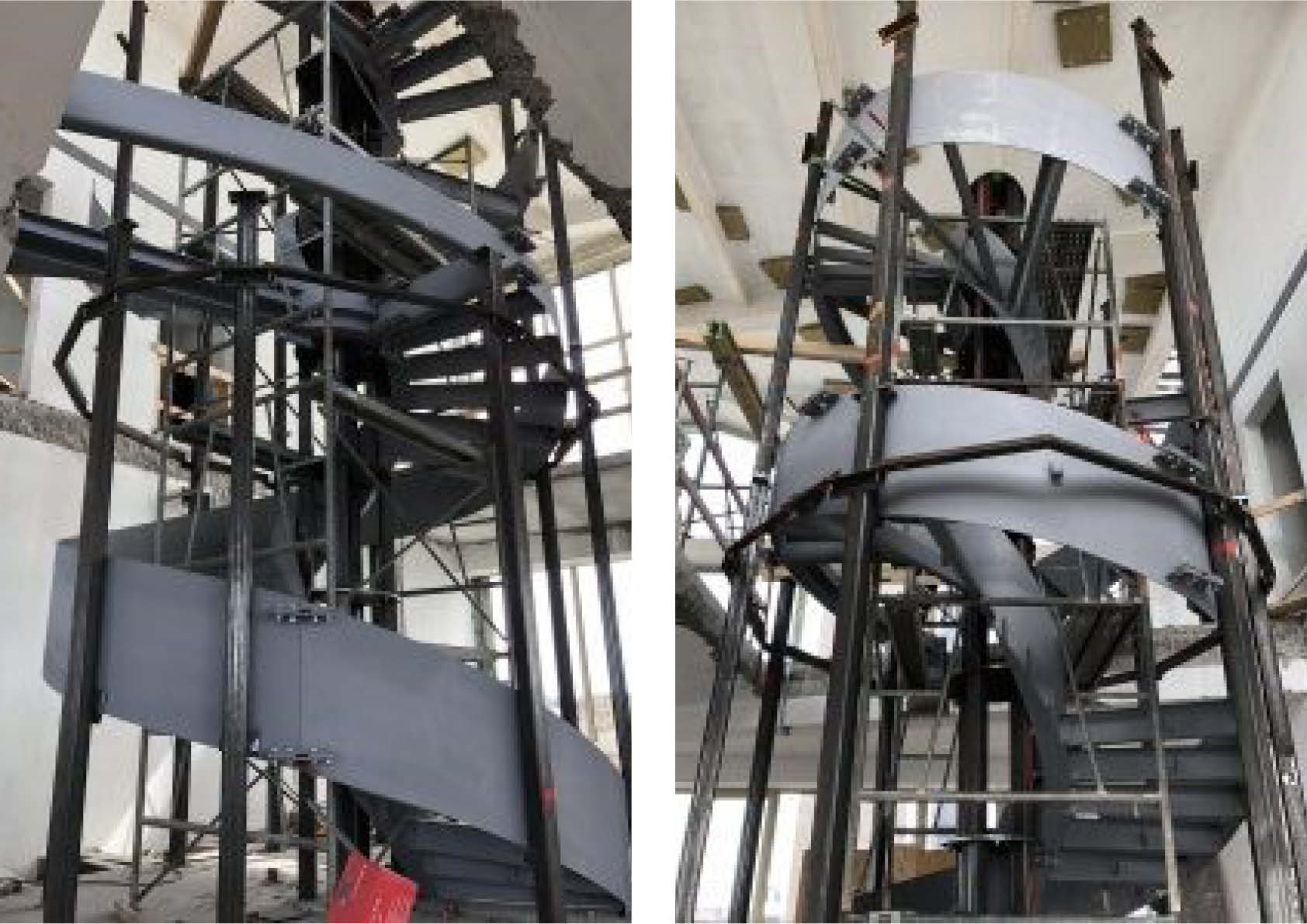

De wenteltrap weegt in totaal slechts 4,2 ton, maar werden in verschillende bouwdelen opgedeeld. Deze stukken werden namelijk tot bovenaan het penthouse gehesen en via een nauwe opening naar binnen gebracht op het dak van het gebouw. Daarna werden de verschillende bouwdelen ter plaatse aan elkaar gelast. Door middel van montagekoppelingen werden de onderlinge relaties tussen de verschillende bouwdelen behouden.
