Netwerkboogbrug over het Albertkanaal

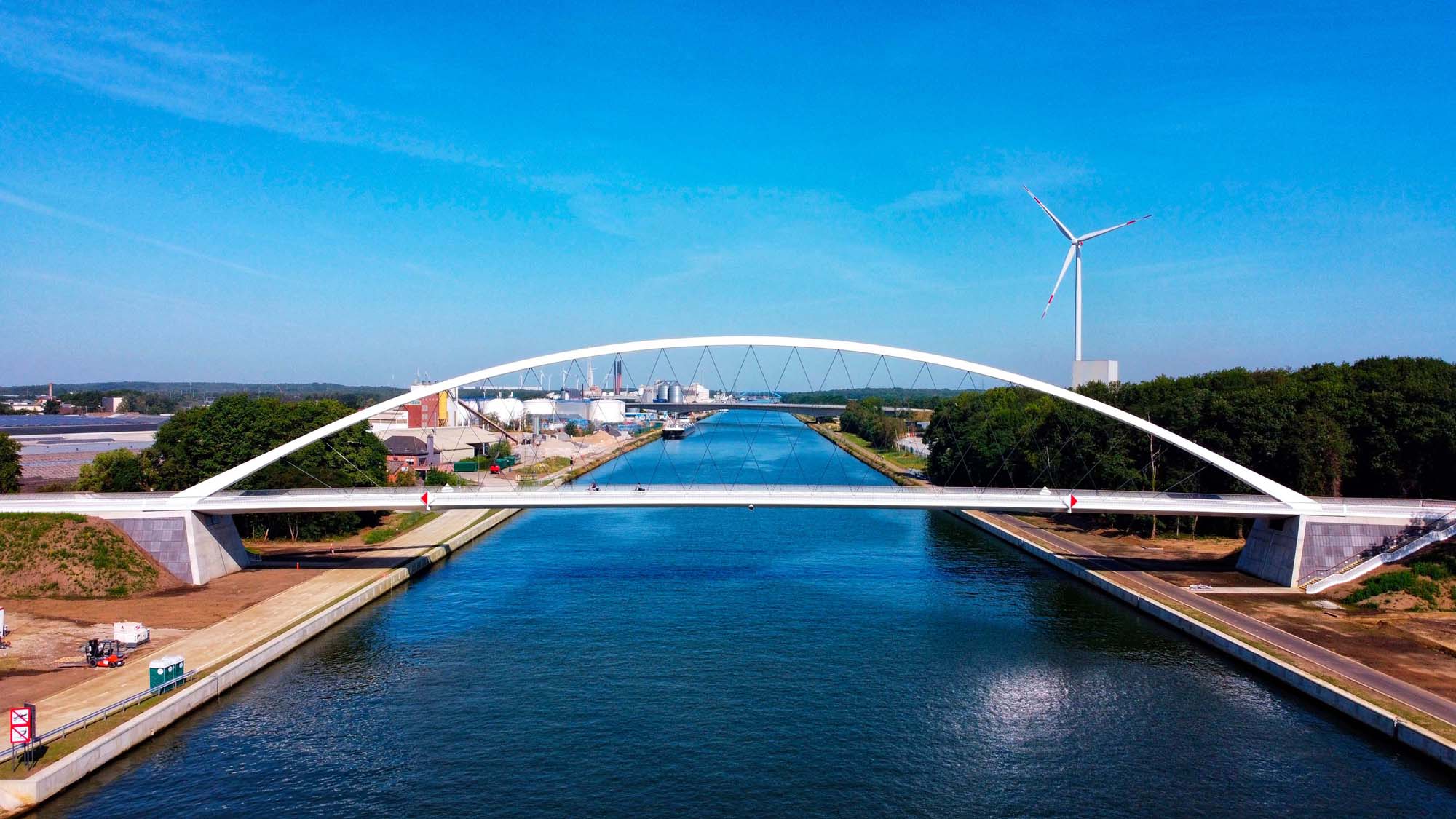

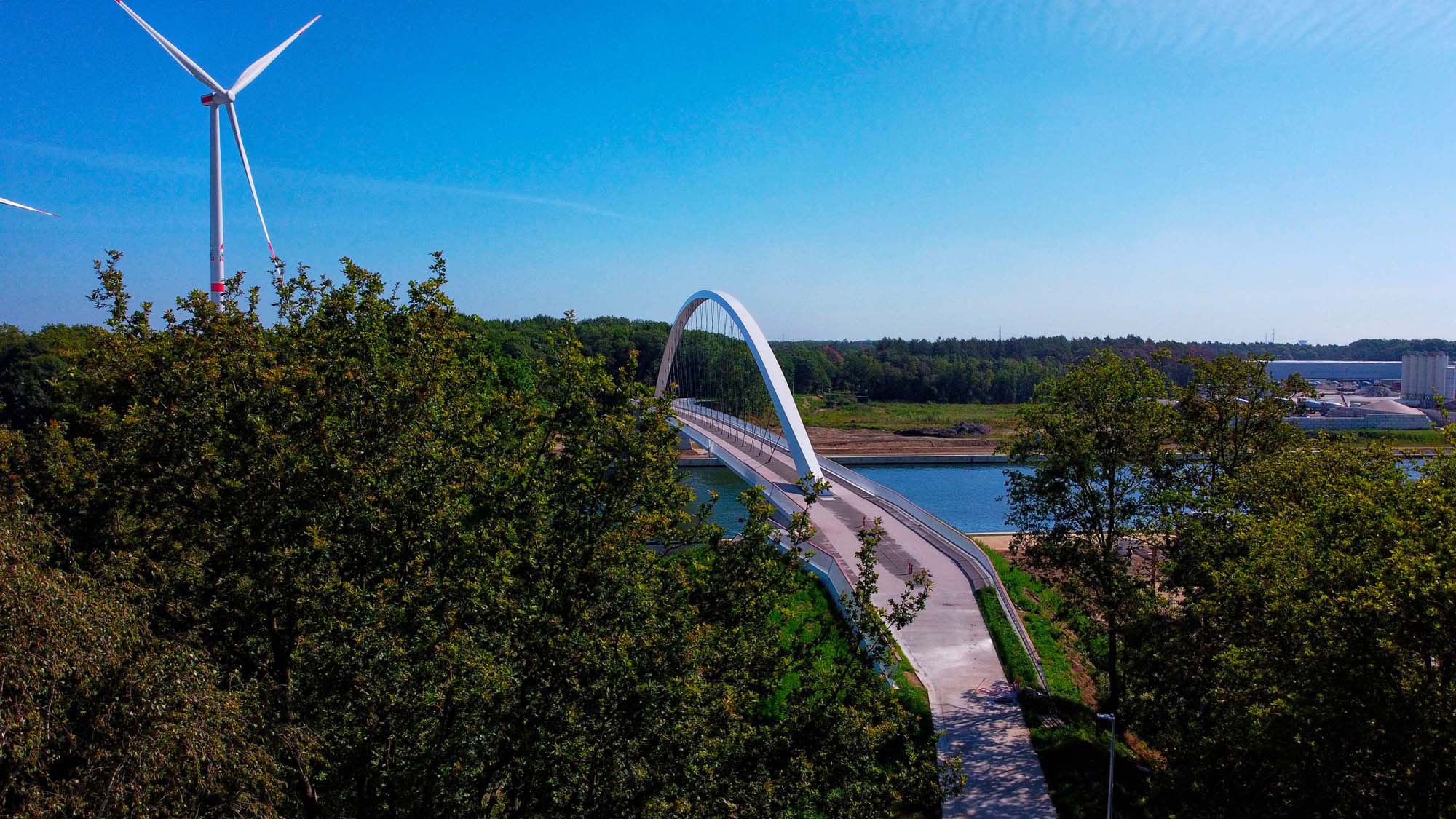

In Tessenderlo werd een bestaande kanaalbrug vervangen door een nieuwe stalen voetgangers- en fietsersbrug. De boogbrug is 22 m hoog en overspant in één veld 137 m. De enkele boog staat in de as van de brug.

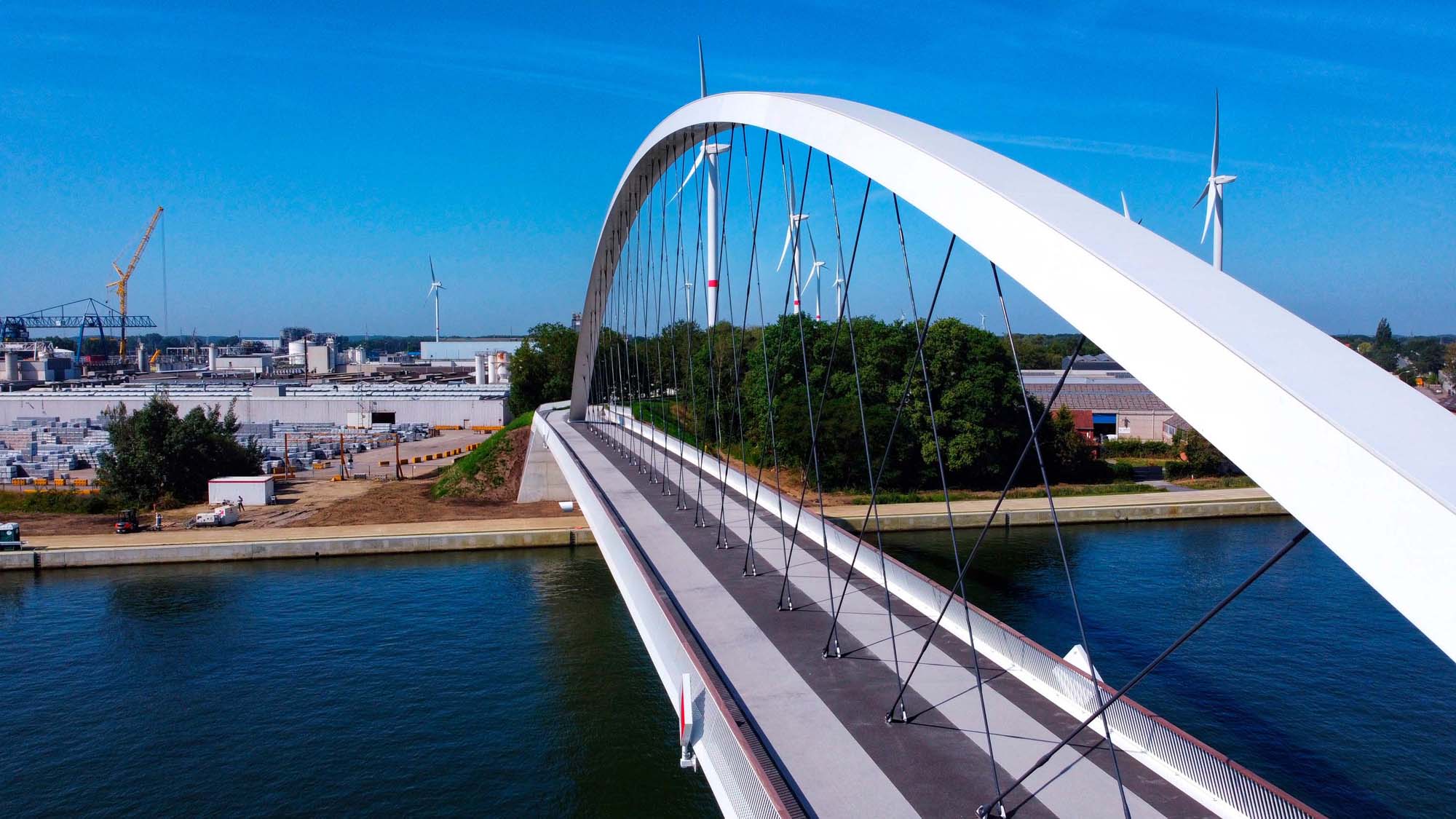

De brug is ontwerpen als boogbrug, waarbij het brugdek als een trekstaaf tussen de uiteinden van de boog fungeert (bowstring). Het wegdek is zo slank mogelijk gedimensioneerd en is met de boog verbonden door de stalen hangers die in een weefpatroon zijn geplaatst. Doordat 22 van de 44 hangers onder een andere hoek bevestigd is de krachtswerking in de individuele hangers sterk verschillend en zeer moeilijk te berekenen – een gekende uitdaging bij netwerkboogbruggen.
Het wegdek bestaat uit een stalen koker waarop een betonlaag van 20 cm is aangebracht. De betonlaag is noodzakelijk als bijkomend gewicht om de hangers continu onder trek te houden. Opmerkelijk detail is dat de verbinding van het staal met het beton zonder deuvels is uitgevoerd, om het effect van krimpspanningen op de hangers te vermijden.
